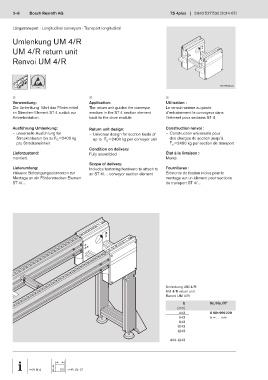

3–8 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Längstransport · Longitudinal conveyors · Transport longitudinal

Umlenkung UM 4/R

UM 4/R return unit

Renvoi UM 4/R

00112534.eps

n n n
Verwendung: Application: Utilisation :
Die Umlenkung führt das Fördermittel The return unit guides the conveyor Le renvoi ramène au poste
im Strecken-Element ST 4 zurück zur medium in the ST 4 section element d’entraînement le convoyeur dans
Antriebsstation. back to the drive module. l’élément pour sections ST 4.

Ausführung Umlenkung: Return unit design: Construction renvoi :
– universelle Ausführung für – Universal design for section loads of – Construction universelle pour
Streckenlasten bis zu F =2400 kg up to F =2400 kg per conveyor unit des charges de section jusqu’à
G
G
pro Streckeneinheit F =2400 kg par section de transport
G
Condition on delivery:
Lieferzustand: Fully assembled État à la livraison :
montiert. Monté.
Scope of delivery:
Lieferumfang: Includes fastening hardware to attach to Fournitures :
inklusive Befestigungselementen zur an ST 4/… conveyor section element Éléments de fixation inclus pour le
Montage an ein Förderstrecken-Element montage sur un élément pour sections
ST 4/… de transport ST 4/…

AS 4/R-1500 b Umlenkung UM 4/R
UM 4/R return unit
Renvoi UM 4/R
b Nr./No./N°
[mm]
443 8 981 999 229
AS 4/R-2400 643 b = … mm
843
1043
1243

443-1243

F2 3-4 F2 10-17
