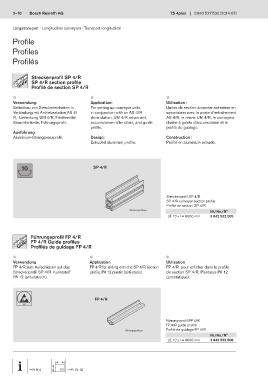

3–10 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Längstransport · Longitudinal conveyors · Transport longitudinal

Profile

Profiles

Profilés

Streckenprofil SP 4/R
SP 4/R section profile
Profilé de section SP 4/R

n n n
Verwendung: Application: Utilisation :
Selbstbau von Streckeneinheiten in For setting up conveyor units Unités de section à monter soi-même en
Verbindung mit Antriebsstation AS 4/ in conjunction with an AS 4/R association avec le poste d’entraînement
R, Umlenkung UM 4/R, Fördermittel drive station, UM 4/R return unit, AS 4/R, le renvoi UM 4/R, le convoyeur
Staurollenkette, Führungsprofil. accumulation roller chain, and guide chaîne à galets d’accumulation et le
profile. profilé de guidage.
Ausführung:
Aluminium-Strangpressprofil. Design: Construction :
Extruded aluminum profile. Profilé en aluminium extrudé.

10 SP 4/R

Streckenprofil SP 4/R
SP 4/R conveyor section profile
Profilé de section SP 4/R
Streckenprofil.eps Nr./No./N°
LE 10 x l = 6000 mm 3 842 532 505

Führungsprofil FP 4/R
FP 4/R Guide profiles
Profilés de guidage FP 4/R

n n n
Verwendung Application Utilisation
FP 4/R zum Aufschieben auf das FP 4/R for sliding onto the SP 4/R section FP 4/R pour enficher dans le profilé
Streckenprofil SP 4/R. Kunststoff profile, PA 12 plastic (anti-static). de section SP 4/R, Plastique PA 12
PA 12 (antistatisch). (antistatique).

FP 4/R

Führungsprofil FP 4/R
FP 4/R guide profile
Führungsprofil.eps Profilé de guidage FP 4/R
Nr./No./N°
LE 10 x l = 6000 mm 3 842 532 508

F2 3-4 F2 10-19
