Technische Daten | TS 2plus 8.0 10-19
Funktionspläne

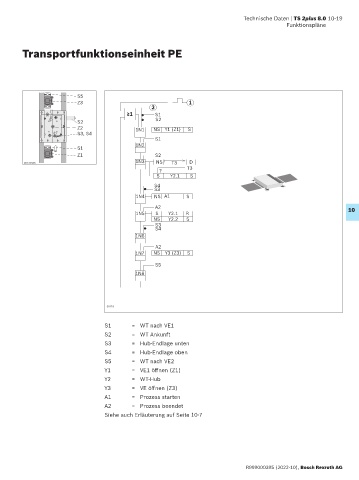

Transportfunktionseinheit PE

S5
Z3 1
2
≥ 1 S1
S2 S2
Z2 1N1 NS Y1 (Z1) S
S3, S4
S1
1N2
S1
Z1 S2
1N3 NS D
00126938 T3
? T3
S Y2.1 S
S4
S3
1N4 NS A1 S
A2 10
1N5 S Y2.1 R
NS Y2.2 S
S3
S4
1N6
A2
1N7 NS Y3 (Z3) S
S5
1N8

30118

S1 = WT nach VE1
S2 = WT Ankunft
S3 = Hub-Endlage unten
S4 = Hub-Endlage oben
S5 = WT nach VE2
Y1 = VE1 öffnen (Z1)
Y2 = WT-Hub
Y3 = VE öffnen (Z3)
A1 = Prozess starten
A2 = Prozess beendet
Siehe auch Erläuterung auf Seite 10-7

R999000395 (2022-10), Bosch Rexroth AG
