Technische Daten | TS 2plus 8.0 10-23
Funktionspläne

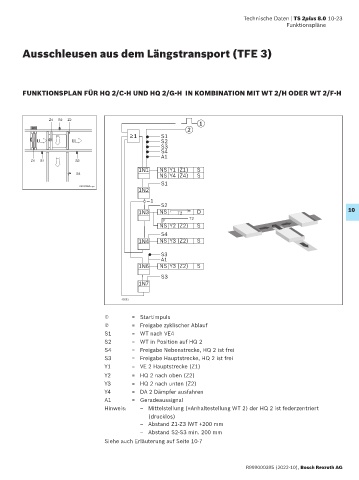

Ausschleusen aus dem Längstransport (TFE 3)

FUNKTIONSPLAN FÜR HQ 2/C-H UND HQ 2/G-H IN KOMBINATION MIT WT 2/H ODER WT 2/F-H

Z4 S2 Z2
1
A1
2
1 S1
S2
S3
S4
A1
Z1 S1 S3
1N1 NS Y1 (Z1) S
S4
NS Y4 (Z4) S
S1
00012950.eps
1N2
1
S2
1N3 NS T2 D 10
T2
F
NS Y2 (Z2) S
S4
1N4 NS Y3 (Z2) S

S3
A1
1N6 NS Y3 (Z2) S
S3
1N7

40291

 = Startimpuls
 = Freigabe zyklischer Ablauf
S1 = WT nach VE4
S2 = WT in Position auf HQ 2
S4 = Freigabe Nebenstrecke, HQ 2 ist frei
S3 = Freigabe Hauptstrecke, HQ 2 ist frei
Y1 = VE 2 Hauptstrecke (Z1)
Y2 = HQ 2 nach oben (Z2)
Y3 = HQ 2 nach unten (Z2)
Y4 = DA 2 Dämpfer ausfahren
A1 = Geradeaussignal
Hinweis: – Mittelstellung (=Anhaltestellung WT 2) der HQ 2 ist federzentriert
(drucklos)
– Abstand Z1-Z3 lWT +200 mm
– Abstand S2-S3 min. 200 mm
Siehe auch Erläuterung auf Seite 10-7
