Technische Daten | TS 2plus 8.0 10-21
Funktionspläne

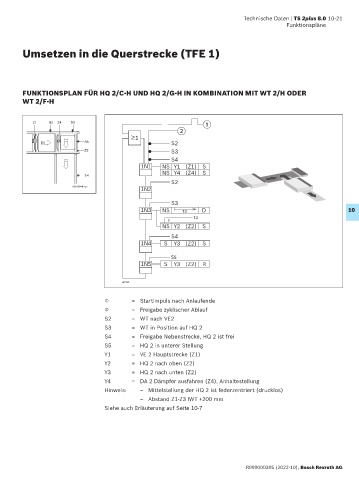

Umsetzen in die Querstrecke (TFE 1)

FUNKTIONSPLAN FÜR HQ 2/C-H UND HQ 2/G-H IN KOMBINATION MIT WT 2/H ODER
WT 2/F-H

Z1 S2 Z4 S3
1
2
1
S5 S2
Z2 S3
S4
1N1 NS Y1 (Z1) S
NS Y4 (Z4) S
S4
S2
00012948.eps
1N2
S3
1N3 NS T3 D 10
T3
F
NS Y2 (Z2) S
S4
1N4 S Y3 (Z2) S

S5
1N5 S Y3 (Z2) R

40289

 = Startimpuls nach Anlaufende
 = Freigabe zyklischer Ablauf
S2 = WT nach VE2
S3 = WT in Position auf HQ 2
S4 = Freigabe Nebenstrecke, HQ 2 ist frei
S5 = HQ 2 in unterer Stellung
Y1 = VE 2 Hauptstrecke (Z1)
Y2 = HQ 2 nach oben (Z2)
Y3 = HQ 2 nach unten (Z2)
Y4 = DA 2 Dämpfer ausfahren (Z4), Anhaltestellung
Hinweis: – Mittelstellung der HQ 2 ist federzentriert (drucklos)
– Abstand Z1-Z3 lWT +200 mm
Siehe auch Erläuterung auf Seite 10-7

R999000395 (2022-10), Bosch Rexroth AG
