10-24 TS 2plus 8.0 | Technische Daten
Funktionspläne

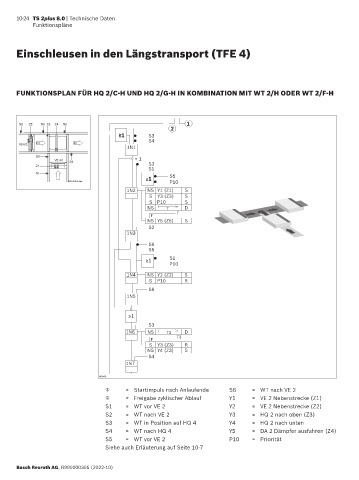

Einschleusen in den Längstransport (TFE 4)
FUNKTIONSPLAN FÜR HQ 2/C-H UND HQ 2/G-H IN KOMBINATION MIT WT 2/H ODER WT 2/F-H
S5 Z2 S6 Z3 Z4 S3 1
2
≥ 1 S3
S4
VE4/2
1N1
S2
VE 4/1 S4 = 1
Z1 S2
S1
S1
≥ 1 S5
00012962.eps P10
1N2 NS Y1 (Z1) S
S Y3 (Z3) S
S P10 S
NS T D
T
F
NS Y5 (Z5) S
S2
1N3
S6
S5
≥ 1 S1
P10
1N4 NS Y2 (Z2) S
S P10 R
S6
1N5
≥ 1
S3
1N6 NS T3 D
T3
F
S Y3 (Z3) R
NS Y4 (Z3) S
S4
1N7
40840
= Startimpuls nach Anlaufende S6 = WT nach VE 2
= Freigabe zyklischer Ablauf Y1 = VE 2 Nebenstrecke (Z1)
S1 = WT vor VE 2 Y2 = VE 2 Nebenstrecke (Z2)
S2 = WT nach VE 2 Y3 = HQ 2 nach oben (Z3)
S3 = WT in Position auf HQ 4 Y4 = HQ 2 nach unten
S4 = WT nach HQ 4 Y5 = DA 2 Dämpfer ausfahren (Z4)
S5 = WT vor VE 2 P10 = Priorität
Siehe auch Erläuterung auf Seite 10-7
