Technische Daten | TS 2plus 8.0 10-17
Funktionspläne

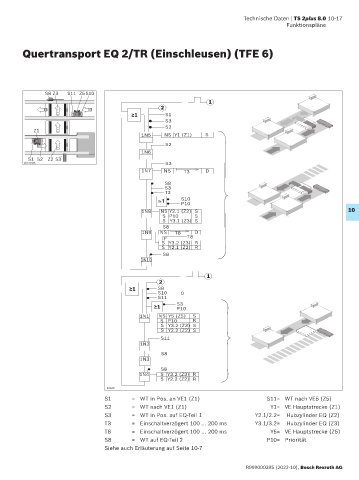

Quertransport EQ 2/TR (Einschleusen) (TFE 6)

S8 Z3 S11 Z5 S10
1
2
≥ 1 S1
S3
S2
Z1
1N5 NS Y1 (Z1) S
S2
1N6
S1 S2 Z2 S3
00126936 S3
1N7 NS T3 D
S8
S3
T3
S10
P10
1N8 NS Y2.1 (Z2) S 10
S P10 S
S Y3.1 (Z3) S
S8
1N9 NS T8 D
F T8
S Y3.2 (Z3) R
S Y2.1 (Z2) R
S8
1N10

1
2
≥ 1 S8
S10 0
S11
S3
≥ 1 P10
1N1 NS Y5 (Z5) S
S P10 R
S Y3.2 (Z3) S
S Y2.2 (Z2) S
S11
1N2
S8
1N3
S8
1N4 S Y3.2 (Z3) R
S Y2.2 (Z2) R
40838
S1 = WT in Pos. an VE1 (Z1) S11= WT nach VE5 (Z5)
S2 = WT nach VE1 (Z1) Y1= VE Hauptstrecke (Z1)
S3 = WT in Pos. auf EQ-Teil 1 Y2.1/2.2= Hubzylinder EQ (Z2)
T3 = Einschaltverzögert 100 … 200 ms Y3.1/3.2= Hubzylinder EQ (Z3)
T8 = Einschaltverzögert 100 … 200 ms Y5= VE Hauptstrecke (Z5)
S8 = WT auf EQ-Teil 2 P10= Priorität
Siehe auch Erläuterung auf Seite 10-7
