10-22 TS 2plus 8.0 | Technische Daten
Funktionspläne

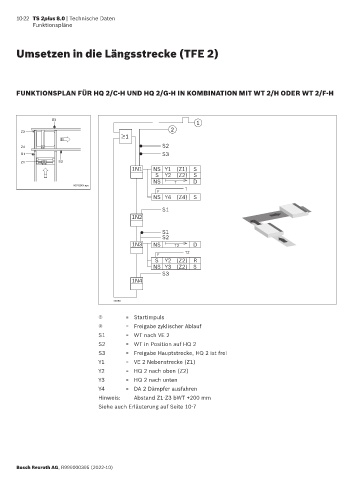

Umsetzen in die Längsstrecke (TFE 2)

FUNKTIONSPLAN FÜR HQ 2/C-H UND HQ 2/G-H IN KOMBINATION MIT WT 2/H ODER WT 2/F-H

S2
1
2
Z2
1
Z4 S2
S1 S3
Z1 S3
1N1 NS Y1 (Z1) S
S Y2 (Z2) S
NS T D
00012964.eps
F T
NS Y4 (Z4) S

S1
1N2

S1
S2
1N3 NS T2 D
T2
F
S Y2 (Z2) R
NS Y3 (Z2) S
S3
1N4

40290

 = Startimpuls
 = Freigabe zyklischer Ablauf
S1 = WT nach VE 2
S2 = WT in Position auf HQ 2
S3 = Freigabe Hauptstrecke, HQ 2 ist frei
Y1 = VE 2 Nebenstrecke (Z1)
Y2 = HQ 2 nach oben (Z2)
Y3 = HQ 2 nach unten
Y4 = DA 2 Dämpfer ausfahren
Hinweis: Abstand Z1-Z3 bWT +200 mm
Siehe auch Erläuterung auf Seite 10-7
