10-14 TS 2plus 8.0 | Technische Daten
Funktionspläne

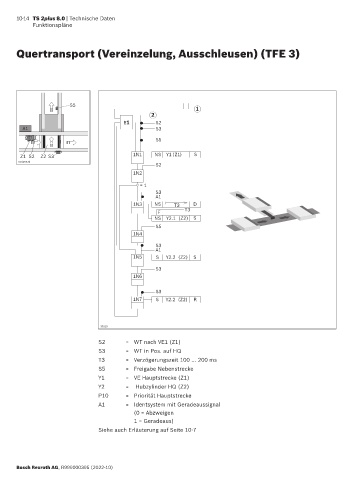

Quertransport (Vereinzelung, Ausschleusen) (TFE 3)

S5
1
2
≥ 1 S2
A1 S3
S5

Z1 S2 Z2 S3 1N1 NS Y1 (Z1) S
00126934
S2
1N2

= 1
S3
A1
1N3 NS T3 D
F T3
NS Y2.1 (Z2) S
S5
1N4
S3
A1
1N5 S Y2.2 (Z2) S

S3
1N6

S3
1N7 S Y2.2 (Z2) R

30113

S2 = WT nach VE1 (Z1)
S3 = WT in Pos. auf HQ
T3 = Verzögerungszeit 100 … 200 ms
S5 = Freigabe Nebenstrecke
Y1 = VE Hauptstrecke (Z1)
Y2 = Hubzylinder HQ (Z2)
P10 = Priorität Hauptstrecke
A1 = Identsystem mit Geradeaussignal
(0 = Abzweigen
1 = Geradeaus)
Siehe auch Erläuterung auf Seite 10-7
