Technische Daten | TS 2plus 8.0 10-15
Funktionspläne

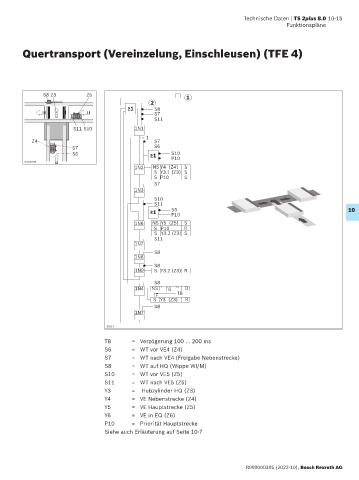

Quertransport (Vereinzelung, Einschleusen) (TFE 4)

S8 Z3 Z5 1
2
≥ 1 S8
S7
S11
S11 S10 1N1
= 1
Z4 S7
S7 S6
S6 ≥ 1 S10
P10
00126936
1N2 NS Y4 (Z4) S
S Y3.1 (Z3) S
S P10 S
S7
1N3
S10
S11
≥ 1 S6 10
P10
1N6 NS Y5 (Z5) S
S P10 R
S Y3.2 (Z3) S
S11
1N7
S8
1N8
S8
1N9 S Y3.2 (Z3) R

S8
1N4 NS T8 D
F T8
S Y3 (Z3) R
S8
1N7

30114

T8 = Verzögerung 100 … 200 ms
S6 = WT vor VE4 (Z4)
S7 = WT nach VE4 (Freigabe Nebenstrecke)
S8 = WT auf HQ (Wippe WI/M)
S10 = WT vor VE5 (Z5)
S11 = WT nach VE5 (Z5)
Y3 = Hubzylinder HQ (Z3)
Y4 = VE Nebenstrecke (Z4)
Y5 = VE Hauptstrecke (Z5)
Y6 = VE in EQ (Z6)
P10 = Priorität Hauptstrecke
Siehe auch Erläuterung auf Seite 10-7

R999000395 (2022-10), Bosch Rexroth AG
