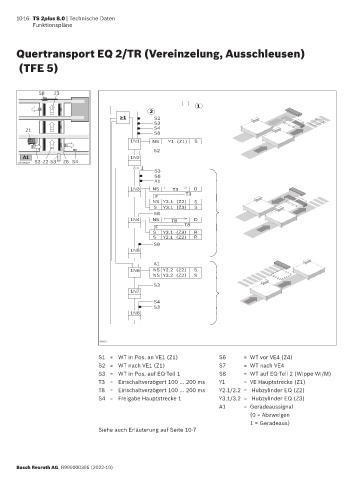

10-16 TS 2plus 8.0 | Technische Daten
Funktionspläne
Quertransport EQ 2/TR (Vereinzelung, Ausschleusen)
(TFE 5)
S8 Z3
1
2
≥ 1 S2
S3
Z1 S4
S8
1N1 NS Y1 (Z1) S
S2
A1 1N2
00108332 S2 Z2 S3 Z6 S4
= 1
S3
S8
A1
1N3 NS T3 D
F T3
NS Y2.1 (Z2) S
S Y3.1 (Z3) S
S8
1N4 NS T8 D
F T8
S Y3.1 (Z3) R
S Y2.1 (Z2) R
S8
1N5
A1
1N6 NS Y2.2 (Z2) S
NS Y3.2 (Z2) S
S3
1N7
S4
S3
1N8
40837
S1 = WT in Pos. an VE1 (Z1) S6 = WT vor VE4 (Z4)
S2 = WT nach VE1 (Z1) S7 = WT nach VE4
S3 = WT in Pos. auf EQ-Teil 1 S8 = WT auf EQ-Teil 2 (Wippe WI/M)
T3 = Einschaltverzögert 100 … 200 ms Y1 = VE Hauptstrecke (Z1)
T8 = Einschaltverzögert 100 … 200 ms Y2.1/2.2 = Hubzylinder EQ (Z2)
S4 = Freigabe Hauptstrecke 1 Y3.1/3.2 = Hubzylinder EQ (Z3)
A1 = Geradeaussignal
(0 = Abzweigen
1 = Geradeaus)
Siehe auch Erläuterung auf Seite 10-7
