10-18 TS 2plus 8.0 | Technische Daten
Funktionspläne

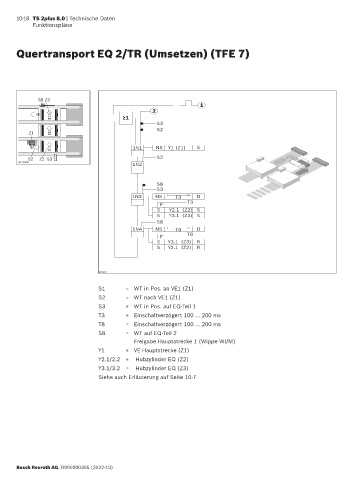

Quertransport EQ 2/TR (Umsetzen) (TFE 7)
S8 Z3
1
2
≥ 1
S3
S2
Z1
1N1 NS Y1 (Z1) S
S2 Z2 S3 S2
00126936
1N2
S8
S3
1N3 NS T3 D
F T3
S Y2.1 (Z2) S
S Y3.1 (Z3) S
S8
1N4 NS T8 D
T8
F
S Y3.1 (Z3) R
S Y2.1 (Z2) R
40839
S1 = WT in Pos. an VE1 (Z1)
S2 = WT nach VE1 (Z1)
S3 = WT in Pos. auf EQ-Teil 1
T3 = Einschaltverzögert 100 … 200 ms
T8 = Einschaltverzögert 100 … 200 ms
S8 = WT auf EQ-Teil 2
Freigabe Hauptstrecke 1 (Wippe WI/M)
Y1 = VE Hauptstrecke (Z1)
Y2.1/2.2 = Hubzylinder EQ (Z2)
Y3.1/3.2 = Hubzylinder EQ (Z3)
Siehe auch Erläuterung auf Seite 10-7
