Technische Daten | TS 2plus 8.0 10-13
Funktionspläne

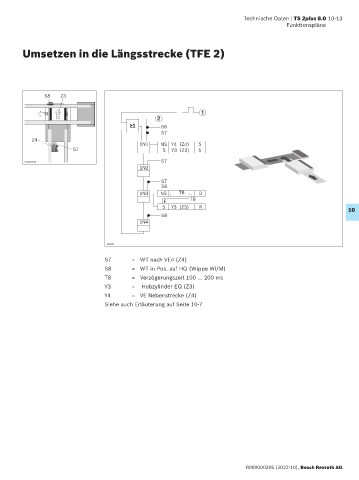

Umsetzen in die Längsstrecke (TFE 2)

S8 Z3

1
2
≥ 1 S8
S7
Z4
1N1 NS Y4 (Z4) S
S7 S Y3 (Z3) S
S7
00126932
1N2

S7
S8
1N3 NS T8 D
F T8
S Y3 (Z3) R 10
S8
1N4

30069

S7 = WT nach VE4 (Z4)
S8 = WT in Pos. auf HQ (Wippe WI/M)
T8 = Verzögerungszeit 100 … 200 ms
Y3 = Hubzylinder EQ (Z3)
Y4 = VE Nebenstrecke (Z4)
Siehe auch Erläuterung auf Seite 10-7

R999000395 (2022-10), Bosch Rexroth AG
