10-12 TS 2plus 8.0 | Technische Daten
Funktionspläne

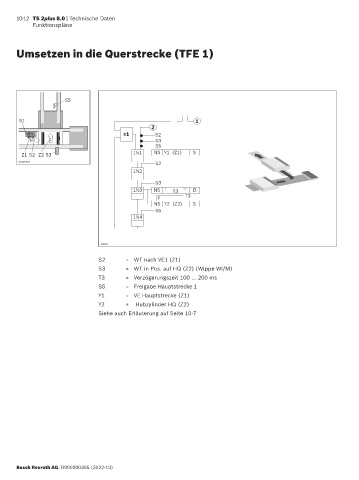

Umsetzen in die Querstrecke (TFE 1)

S5

S1 1
2
≥ 1 S2
S3
S5
Z1 S2 Z2 S3 1N1 NS Y1 (Z1) S
S2
00126959
1N2
S3
1N3 NS T3 D
F T3
NS Y2 (Z2) S
S5
1N4

30069

S2 = WT nach VE1 (Z1)
S3 = WT in Pos. auf HQ (Z2) (Wippe WI/M)
T3 = Verzögerungszeit 100 … 200 ms
S5 = Freigabe Hauptstrecke 1
Y1 = VE Hauptstrecke (Z1)
Y2 = Hubzylinder HQ (Z2)
Siehe auch Erläuterung auf Seite 10-7
