Technische Daten | TS 2plus 8.0 10-9
Funktionspläne

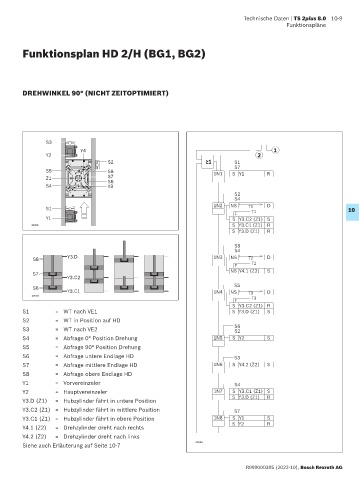

Funktionsplan HD 2/H (BG1, BG2)

DREHWINKEL 90° (NICHT ZEITOPTIMIERT)

S3
Y4 1
Y2 2
S2 ≥ 1 S1
S7
S5 S8 1N1 SY1 R
Z1 S7
S6
S4 Y3
S2
S4
1N2 NS T1 D
S1 10
F T1
Y1 S Y3.C2 (Z1) S
40908 S Y3.C1 (Z1) R
S Y3.D (Z1) R

S8
S4
Y3.D 1N3 NS D
S8 T2
F T2
NS Y4.1 (Z2) S
S7
Y3.C2
S5
S6
Y3.C1 1N4 NS T3 D
40909 T3
F
S Y3.C2 (Z1) R
S1 = WT nach VE1 S Y3.D (Z1) S
S2 = WT in Position auf HD
S3 = WT nach VE2 S6
S2
S4 = Abfrage 0° Position Drehung 1N5 SY2 S
S5 = Abfrage 90° Position Drehung
S6 = Abfrage untere Endlage HD S3
S7 = Abfrage mittlere Endlage HD 1N6 S Y4.2 (Z2) S
S8 = Abfrage obere Endlage HD
Y1 = Vorvereinzeler S4
Y2 = Hauptvereinzeler 1N7 S Y3.C1 (Z1) S
S Y3.D (Z1) R
Y3.D (Z1) = Hubzylinder fährt in untere Position
Y3.C2 (Z1) = Hubzylinder fährt in mittlere Position S7
Y3.C1 (Z1) = Hubzylinder fährt in obere Position 1N8 SY1 S
Y4.1 (Z2) = Drehzylinder dreht nach rechts S Y2 R
Y4.2 (Z2) = Drehzylinder dreht nach links
Siehe auch Erläuterung auf Seite 10-7 40888
