10-10 TS 2plus 8.0 | Technische Daten
Funktionspläne

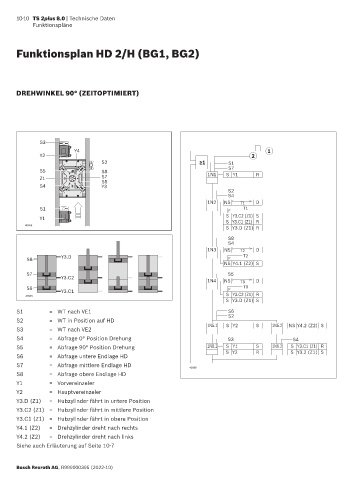

Funktionsplan HD 2/H (BG1, BG2)

DREHWINKEL 90° (ZEITOPTIMIERT)

S3
Y4 1
Y2 2
S2 ≥ 1 S1
S7
S5 S8 1N1 SY1 R
Z1 S7
S6
S4 Y3
S2
S4
1N2 NS T1 D
S1 F T1
Y1 S Y3.C2 (Z1) S
S Y3.C1 (Z1) R
40908
S Y3.D (Z1) R
S8
S4
1N3 NS T2 D
Y3.D T2
S8 F
NS Y4.1 (Z2)S
S7 S5
Y3.C2
1N4 NS T3 D
S6 F T3
Y3.C1
40909 S Y3.C2 (Z1) R
S Y3.D (Z1) S
S1 = WT nach VE1 S6
S2
S2 = WT in Position auf HD
S3 = WT nach VE2 1N5.1 SY2 S 1N5.2 NS Y4.2 (Z2) S
S4 = Abfrage 0° Position Drehung S3 S4
S5 = Abfrage 90° Position Drehung 1N6.1 SY1 S 1N6.2 S Y3.C1 (Z1) R
S6 = Abfrage untere Endlage HD S Y2 R S Y3.2 (Z1) S
S7 = Abfrage mittlere Endlage HD 40889
S8 = Abfrage obere Endlage HD
Y1 = Vorvereinzeler
Y2 = Hauptvereinzeler
Y3.D (Z1) = Hubzylinder fährt in untere Position
Y3.C2 (Z1) = Hubzylinder fährt in mittlere Position
Y3.C1 (Z1) = Hubzylinder fährt in obere Position
Y4.1 (Z2) = Drehzylinder dreht nach rechts
Y4.2 (Z2) = Drehzylinder dreht nach links
Siehe auch Erläuterung auf Seite 10-7

Bosch Rexroth AG, R999000395 (2022-10)
