10-8 TS 2plus 8.0 | Technische Daten
Funktionspläne

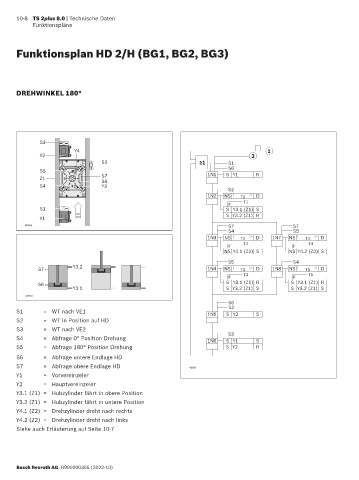

Funktionsplan HD 2/H (BG1, BG2, BG3)

DREHWINKEL 180°

S3
Y4 1
Y2 2
S2 ≥ 1 S1
S6
S5 1N1 SY1 R
Z1 S7
S6
S4 Y3
S2
1N2 NS T1 D
T1
F
S1 S Y3.1 (Z1) S
S Y3.2 (Z1) R
Y1
40886 S7 S7
S4 S5
1N3 NS T2 D 1N7 NS T4 D
T2 T4
F F
NS Y4.1 (Z2)S NS Y4.2 (Z2)S
S5 S4
S7 Y3.2 1N4 NS T3 D 1N8 NS T5 D
T3 T5
F F
S6 S Y3.1 (Z1) R S Y3.1 (Z1) R
Y3.1 S Y3.2 (Z1) S S Y3.2 (Z1) S
40910
S6
S1 = WT nach VE1 S2
1N5 SY2 S
S2 = WT in Position auf HD
S3 = WT nach VE2
S3
S4 = Abfrage 0° Position Drehung 1N6 SY1 S
S5 = Abfrage 180° Position Drehung S Y2 R
S6 = Abfrage untere Endlage HD
S7 = Abfrage obere Endlage HD 40887
Y1 = Vorvereinzeler
Y2 = Hauptvereinzeler
Y3.1 (Z1) = Hubzylinder fährt in obere Position
Y3.2 (Z1) = Hubzylinder fährt in untere Position
Y4.1 (Z2) = Drehzylinder dreht nach rechts
Y4.2 (Z2) = Drehzylinder dreht nach links
Siehe auch Erläuterung auf Seite 10-7
