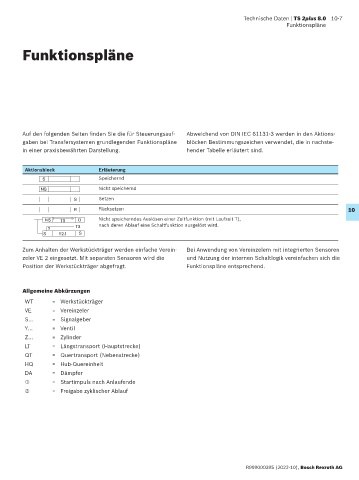

Technische Daten | TS 2plus 8.0 10-7
Funktionspläne

Funktionspläne

Auf den folgenden Seiten finden Sie die für Steuerungsauf- Abweichend von DIN IEC 61131-3 werden in den Aktions-
gaben bei Transfersystemen grundlegenden Funktionspläne blöcken Bestimmungszeichen verwendet, die in nachste-
in einer praxisbewährten Darstellung. hender Tabelle erläutert sind.

Aktionsblock Erläuterung
S Speichernd

NS Nicht speichernd
S Setzen
R Rücksetzen 10
NS T3 D Nicht speicherndes Auslösen einer Zeitfunktion (mit Laufzeit T),
T3 nach deren Ablauf eine Schaltfunktion ausgelöst wird.
?
S Y2.1 S

Zum Anhalten der Werkstückträger werden einfache Verein- Bei Anwendung von Vereinzelern mit integrierten Sensoren
zeler VE 2 eingesetzt. Mit separaten Sensoren wird die und Nutzung der internen Schaltlogik vereinfachen sich die
Position der Werkstückträger abgefragt. Funktionspläne entsprechend.

Allgemeine Abkürzungen

WT = Werkstückträger
VE = Vereinzeler
S… = Signalgeber
Y… = Ventil
Z… = Zylinder
LT = Längstransport (Hauptstrecke)
QT = Quertransport (Nebenstrecke)
HQ = Hub-Quereinheit
DA = Dämpfer
 = Startimpuls nach Anlaufende
 = Freigabe zyklischer Ablauf
