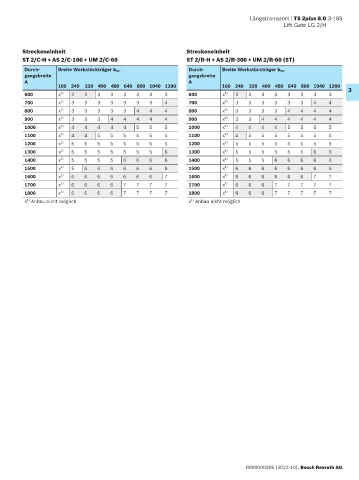

Längstransport | TS 2plus 8.0 3-185
Lift Gate LG 2/H

Streckeneinheit Streckeneinheit
ST 2/C-H + AS 2/C-100 + UM 2/C-60 ST 2/R-H + AS 2/R-300 + UM 2/R-60 (ST)
Durch- Breite Werkstückträger b WT Durch- Breite Werkstückträger b WT
gangsbreite gangsbreite
A A
160 240 320 400 480 640 800 1040 1200 160 240 320 400 480 640 800 1040 1200
600 x 1) 2 2 3 3 3 3 3 3 600 x 1) 2 3 3 3 3 3 3 3 3
700 x 1) 3 3 3 3 3 3 3 4 700 x 1) 3 3 3 3 3 3 4 4
800 x 1) 3 3 3 3 3 4 4 4 800 x 1) 3 3 3 3 4 4 4 4
900 x 1) 3 3 3 4 4 4 4 4 900 x 1) 3 3 4 4 4 4 4 4
1000 x 1) 4 4 4 4 4 5 5 5 1000 x 1) 4 4 4 4 5 5 5 5
1100 x 1) 4 4 5 5 5 5 5 5 1100 x 1) 4 5 5 5 5 5 5 5
1200 x 1) 5 5 5 5 5 5 5 5 1200 x 1) 5 5 5 5 5 5 5 5
1300 x 1) 5 5 5 5 5 5 5 6 1300 x 1) 5 5 5 5 5 5 6 6
1400 x 1) 5 5 5 5 6 6 6 6 1400 x 1) 5 5 5 6 6 6 6 6
1500 x 1) 5 6 6 6 6 6 6 6 1500 x 1) 6 6 6 6 6 6 6 6
1600 x 1) 6 6 6 6 6 6 6 7 1600 x 1) 6 6 6 6 6 6 7 7
1700 x 1) 6 6 6 6 7 7 7 7 1700 x 1) 6 6 6 7 7 7 7 7
1800 x 1) 6 6 6 6 7 7 7 7 1800 x 1) 6 6 6 7 7 7 7 7
1)
1)
x Anbau nicht möglich x Anbau nicht möglich
