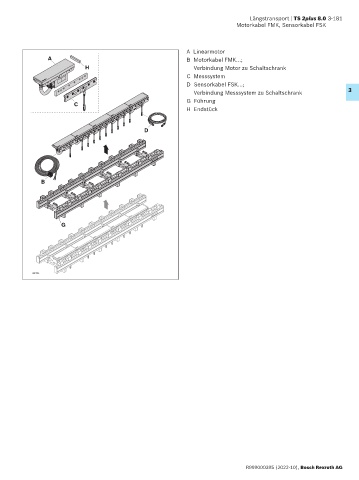

Längstransport | TS 2plus 8.0   3-181

                                                                               Motorkabel FMK, Sensorkabel FSK



                                                               A  Linearmotor
                 A                                             B  Motorkabel FMK…;
                             H                                    Verbindung Motor zu Schaltschrank
                                                               C  Messsystem
                                                               D  Sensorkabel FSK…;
                                                                  Verbindung Messsystem zu Schaltschrank            3
                                                               G  Führung
                          C
                                                               H  Endstück


                                                 D









               B







                     G








            38431






































                                                                                   R999000395 (2022-10), Bosch Rexroth AG
