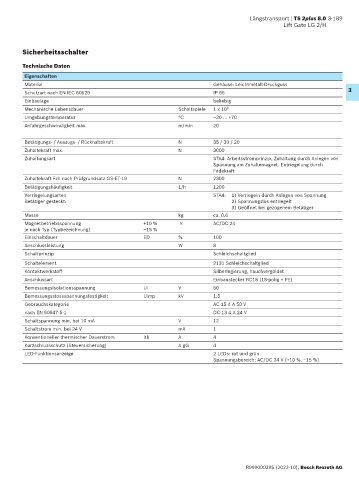

Page 281 - TS2plus_8

Längstransport | TS 2plus 8.0 3-189

Lift Gate LG 2/H

Sicherheitsschalter

Technische Daten
Eigenschaften
Material Gehäuse: Leichtmetall-Druckguss
Schutzart nach EN IEC 60529 IP 65 3
Einbaulage beliebig
Mechanische Lebensdauer Schaltspiele 1 x 10 6
Umgebungstemperatur °C ‒20 ... +70
Anfahrgeschwindigkeit max. m/min 20

Betätigungs- / Auszugs- / Rückhaltekraft N 35 / 30 / 20
Zuhaltekraft max. N 3000
Zuhaltungsart STA4: Arbeitsstromprinzip, Zuhaltung durch Anlegen von
Spannung am Zuhaltemagnet. Entriegelung durch
Fedekraft
Zuhaltekraft Fzh nach Prüfgrundsatz GS-ET-19 N 2300
Betätigungshäufigkeit 1/h 1200
Verriegelungsarten STA4: 1) Verriegeln durch Anlegen von Spannung
Betätiger gesteckt: 2) Spannungslos entriegelt
3) Geöffnet bei gezogenem Betätiger
Masse kg ca. 0,6
Magnetbetriebsspannung +10 % V AC/DC 24
je nach Typ (Typbezeichnung) ‒15 %
Einschaltdauer ED % 100
Anschlussleistung W 8
Schaltprinzip Schleichschaltglied
Schaltelement 2131 Schleichschaltglied
Kontaktwerkstoff Silberlegierung, hauchvergoldet
Anschlussart Einbaustecker RC18 (18-polig + PE)
Bemessungsisolationsspannung Ui V 50
Bemessungsstossspannungsfestigkeit Uimp kV 1,5
Gebrauchskategorie AC-15 4 A 50 V
nach EN 60947-5-1 DC-13 4 A 24 V
Schaltspannung min. bei 10 mA V 12
Schaltstrom min. bei 24 V mA 1
Konventioneller thermischer Dauerstrom lth A 4
Kurzschlussschutz (Steuersicherung) A gG 4
LED-Funktionsanzeige 2 LEDs: rot und grün
Spannungsbereich: AC/DC 24 V (+10 %, ‒15 %)
