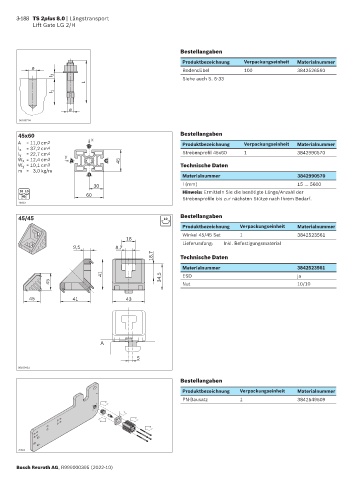

P. 280

3-188 TS 2plus 8.0 | Längstransport
            Lift Gate LG 2/H




                                                             Bestellangaben
                                                              Produktbezeichnung  Verpackungseinheit  Materialnummer
            ø                                                 Bodendübel          100               3842526560
                  l 2                                         Siehe auch S. 6-33
                             L
                  l 1


                        ø

       00109714
       45x60                                                 Bestellangaben
       A  = 11,0 cm 2         B x                             Produktbezeichnung  Verpackungseinheit  Materialnummer
       l x  = 37,2 cm 4
       l y  = 22,7 cm 4  y                                    Strebenprofil 45x60  1                3842990570
       W x = 12,4 cm 3  A           C    45
       W y = 10,1 cm 3                                       Technische Daten
       m = 3,0 kg/m
                              D                               Materialnummer                        3842990570
                                30                            l (mm)                                15 ... 5600
        10 10                                                 Hinweis: Ermitteln Sie die benötigte Länge/Anzahl der
        45                    60
                                                              Strebenprofile bis zur nächsten Stütze nach Ihrem Bedarf.
       19433
       45/45                                           10    Bestellangaben
                                                       10
                                                              Produktbezeichnung  Verpackungseinheit  Materialnummer
                                                              Winkel 45/45 Set   1                  3842523561
                                           18
                         9,5           8,7                    Lieferumfang:  Inkl. Befestigungsmaterial
                                                    18,7     Technische Daten

                                                              Materialnummer                        3842523561
                                   41                         ESD                                   ja
                 45                                   34,5    Nut                                   10/10

           45            41                43







                                  A

                                              5

       00109431
                                                             Bestellangaben
                                                              Produktbezeichnung  Verpackungseinheit  Materialnummer
                                                              PN-Bausatz         1                  3842549509









       26803

      Bosch Rexroth AG, R999000395 (2022-10)
