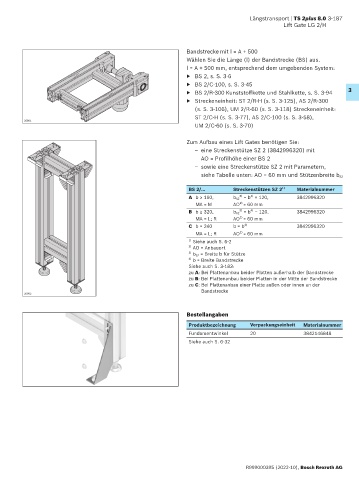

Längstransport | TS 2plus 8.0 3-187

Lift Gate LG 2/H

Bandstrecke mit l = A + 500
Wählen Sie die Länge (l) der Bandstrecke (BS) aus.
l = A + 500 mm, entsprechend dem umgebenden System:
▶ BS 2, s. S. 3-6
▶ BS 2/C-100, s. S. 3-45
▶ BS 2/R-300 Kunststoffkette und Stahlkette, s. S. 3-94 3
▶ Streckeneinheit: ST 2/R-H (s. S. 3-125), AS 2/R-300
(s. S. 3-106), UM 2/R-60 (s. S. 3-118) Streckeneinheit:
ST 2/C-H (s. S. 3-77), AS 2/C-100 (s. S. 3-58),
26801
UM 2/C-60 (s. S. 3-70)
Zum Aufbau eines Lift Gates benötigen Sie:
– eine Streckenstütze SZ 2 (3842996320) mit
AO = Profilhöhe einer BS 2
– sowie eine Streckenstütze SZ 2 mit Parametern,
siehe Tabelle unten: AO = 60 mm und Stützenbreite b SZ
BS 2/… Streckenstützen SZ 2 1) Materialnummer
3)
A b ≥ 160, b SZ = b + 120, 3842996320
4)
MA = M AO = 60 mm
2)
B b ≥ 320, b SZ = b – 120, 3842996320
4)
3)
MA = L; R AO = 60 mm
2)
C b = 240 b = b 4) 3842996320
2)
MA = L; R AO = 60 mm
1) Siehe auch S. 6-2
2) AO = Anbauort
3) b SZ = Breite b für Stütze
b = Breite Bandstrecke
4)
Siehe auch S. 3-183:
zu A: Bei Plattenanbau beider Platten außerhalb der Bandstrecke
zu B: Bei Plattenanbau beider Platten in der Mitte der Bandstrecke
zu C: Bei Plattenanbau einer Platte außen oder innen an der
Bandstrecke
26802
Bestellangaben
Produktbezeichnung Verpackungseinheit Materialnummer
Fundamentwinkel 20 3842146848
Siehe auch S. 6-32
