Längstransport | TS 2plus 8.0 3-183

Lift Gate LG 2/H

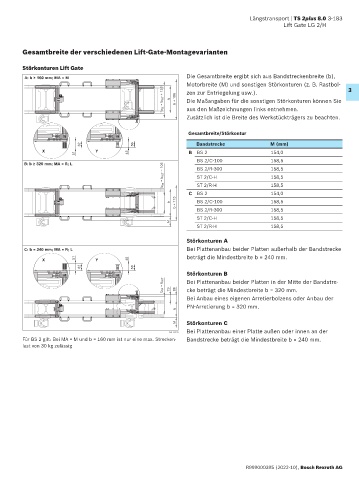

Gesamtbreite der verschiedenen Lift-Gate-Montagevarianten

Störkonturen Lift Gate

A: b ≥ 160 mm; MA = M Die Gesamtbreite ergibt sich aus Bandstreckenbreite (b),
Motorbreite (M) und sonstigen Störkonturen (z. B. Rastbol- 3
b sz = b WT + 135 b b + 196 zen zur Entriegelung usw.).
Die Maßangaben für die sonstigen Störkonturen können Sie
aus den Maßzeichnungen links entnehmen.
Zusätzlich ist die Breite des Werkstückträgers zu beachten.

Gesamtbreite/Störkontur
62 56 Bandstrecke M (mm)
X Y B BS 2 154,0
51 45
BS 2/C-100 158,5
B: b ≥ 320 mm; MA = R; L BS 2/R-300 158,5
b sz = b WT – 105 ST 2/C-H 158,5

154,0
C ST 2/R-H 158,5
BS 2
b b + 115 BS 2/C-100 158,5
BS 2/R-300 158,5
ST 2/C-H 158,5
M
ST 2/R-H 158,5
Störkonturen A
C: b = 240 mm; MA = R; L Bei Plattenanbau beider Platten außerhalb der Bandstrecke
X 51 Y 45 beträgt die Mindestbreite b = 240 mm.
62 56
Störkonturen B
b sz = b WT 79 86 Bei Plattenanbau beider Platten in der Mitte der Bandstre-
cke beträgt die Mindestbreite b = 320 mm.
Bei Anbau eines eigenen Arretierbolzens oder Anbau der
PN-Arretierung b = 320 mm.
b
Störkonturen C
M
Bei Plattenanbau einer Platte außen oder innen an der
358 734-20
Für BS 2 gilt: Bei MA = M und b = 160 mm ist nur eine max. Strecken- Bandstrecke beträgt die Mindestbreite b = 240 mm.
last von 30 kg zulässig
