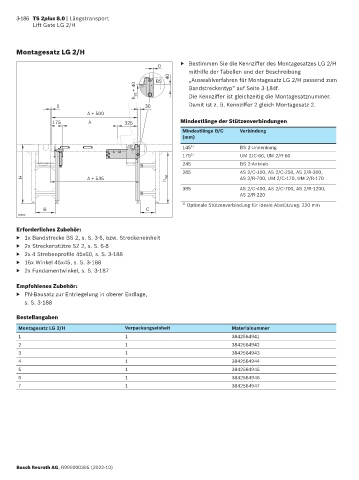

3-186 TS 2plus 8.0 | Längstransport
Lift Gate LG 2/H

Montagesatz LG 2/H
▶ Bestimmen Sie die Kennziffer des Montagesatzes LG 2/H
0
mithilfe der Tabellen und der Beschreibung
40
BS „Auswahlverfahren für Montagesatz LG 2/H passend zum
h sz + 40 Bandstreckentyp“ auf Seite 3-184f.
Die Kennziffer ist gleichzeitig die Montagesatznummer.
5 30 Damit ist z. B. Kennziffer 2 gleich Montagesatz 2.
A + 500
175 A 325 Mindestlänge der Stützenverbindungen
Mindestlänge B/C Verbindung
(mm)
145 1) BS 2-Umlenkung
175 1) UM 2/C-60, UM 2/R-60
245 BS 2-Antrieb
285 AS 2/C-100, AS 2/C-250, AS 2/R-300,
H A + 535 h sz AS 2/R-700, UM 2/C-170, UM 2/R-170
395 AS 2/C-400, AS 2/C-700, AS 2/R-1200,
AS 2/R-220
1) Optimale Stützenverbindung für ideale Abstützung: 220 mm
B C
26800

Erforderliches Zubehör:
▶ 1x Bandstrecke BS 2, s. S. 3-6, bzw. Streckeneinheit
▶ 2x Streckenstütze SZ 2, s. S. 6-8
▶ 2x 4 Strebenprofile 45x60, s. S. 3-188
▶ 16x Winkel 45x45, s. S. 3-188
▶ 2x Fundamentwinkel, s. S. 3-187

Empfohlenes Zubehör:
▶ PN-Bausatz zur Entriegelung in oberer Endlage,
s. S. 3-188

Bestellangaben
Montagesatz LG 2/H Verpackungseinheit Materialnummer
1 1 3842564941
2 1 3842564942
3 1 3842564943
4 1 3842564944
5 1 3842564945
6 1 3842564946
7 1 3842564947

Bosch Rexroth AG, R999000395 (2022-10)
