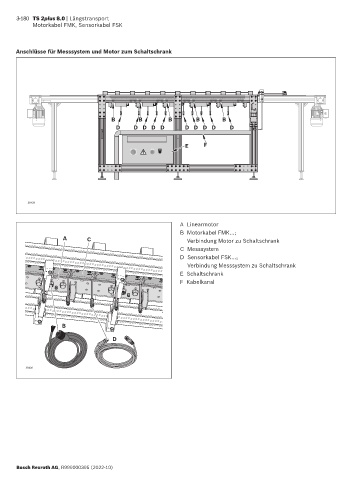

3-180 TS 2plus 8.0 | Längstransport
Motorkabel FMK, Sensorkabel FSK

Anschlüsse für Messsystem und Motor zum Schaltschrank

B B B B B
D D D D D D D D D D

E F

38429

A Linearmotor
B Motorkabel FMK…;
A C Verbindung Motor zu Schaltschrank

C Messsystem
D Sensorkabel FSK…;
Verbindung Messsystem zu Schaltschrank
E Schaltschrank
F Kabelkanal

B
D

38430
