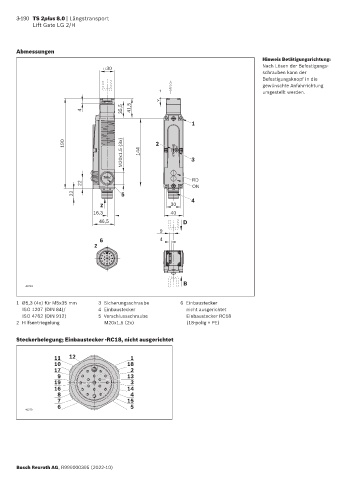

3-190 TS 2plus 8.0 | Längstransport
Lift Gate LG 2/H

Abmessungen
Hinweis Betätigungsrichtung:
Nach Lösen der Befestigungs-
30
schrauben kann der
Befestigungsknopf in die
gewünschte Anfahrrichtung
umgestellt werden.
v
35,5 41,5
4
1

M20x1.5 (3x) 144 3
190 2

M20x1,5
RD
22 ON
22 5
4
Z 30
16,3 40
46,5 D
9
6 4
Z

B
40723

1 Ø5,3 (4x) für M5x35 mm 3 Sicherungsschraube 6 Einbaustecker
ISO 1207 (DIN 84)/ 4 Einbaustecker nicht ausgerichtet
ISO 4762 (DIN 912) 5 Verschlussschraube Einbaustecker RC18
2 Hilfsentriegelung M20x1,5 (2x) (18-polig + PE)

Steckerbelegung; Einbaustecker -RC18, nicht ausgerichtet

11 12 1
10 18
17 2
9 13
19 3
16 14
8 4
7 15
6 5
40270
