Page 43 - WDS3.0

SYSTEMKOMPONENTEN | SYSTEM COMPONENTS

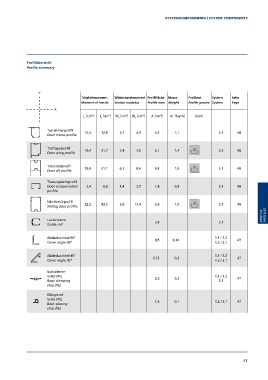

Profilübersicht
Profile summary

Y
Trägheitsmoment Widerstands moment Profilfläche Masse Profilnut System Seite
Moment of inertia Section modulus Profile area Weight Profile groove System Page
X
4
4
I [cm ] I [cm ] W [cm ] W [cm ] A [cm ] m’ [kg/m] [mm]
3
3
2
x
y
x
y
Türrahmenprofil 15,4 12,8 5,7 4,9 4,2 1,1 3.1 48
Door frame profile
Türflügelprofil 19,4 31,7 7,4 7,6 5,1 1,4 3.1 48
Door wing profile
Türsockelprofil 29,9 21,1 6,3 8,4 5,5 1,5 3.1 48
Door sill profile

Türausgleichsprofil
Door compensation 2,4 6,3 1,4 2,7 1,8 0,5 3.1 48
profile

Schiebetürprofil 22,2 43,5 5,8 17,4 5,6 1,5 3.1 48
Sliding door profile
PROFILE PROFILES
Laufschiene 3,8 3.1
Guide rail

Abdeckwinkel 90° 0,5 0,14 1.1 / 1.2 47
Cover angle 90° 1.3 / 3.1

Abdeckwinkel 45° 0,73 0,2 1.1 / 1.2 47
Cover angle 45° 1.3 / 3.1

Basisklemm-
leiste (PE) 2,0 0,2 1.1 / 1.2 47
Basic clamping 3.1
strip (PE)

Glasgrund -
leiste (PE) 1,6 0,1 1.2 / 3.1 47
Basic glazing
strip (PE)

43
