SYSTEMKOMPONENTEN | SYSTEM COMPONENTS

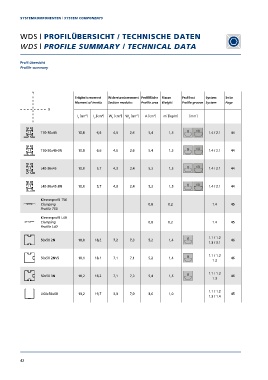

WDS | PROFILÜBERSICHT / TECHNISCHE DATEN

WDS | PROFILE SUMMARY / TECHNICAL DATA

Profilübersicht
Profile summary

Y
Trägheitsmoment Widerstands moment Profilfläche Masse Profilnut System Seite
Moment of inertia Section modulus Profile area Weight Profile groove System Page
X
4
I [cm ] I [cm ] W [cm ] W [cm ] A [cm ] m’ [kg/m] [mm]
4
2
3
3
x
y
x
y
T50-30x45 10,8 6,6 4,5 2,6 5,4 1,5 1.4 / 2.1 44
T50-30x45-3N 10,8 6,6 4,5 2,6 5,4 1,5 1.4 / 2.1 44

L40-30x45 10,0 5,7 4,3 2,4 5,3 1,5 1.4 / 2.1 44

L40-30x45-3N 10,0 5,7 4,3 2,4 5,3 1,5 1.4 / 2.1 44

Klemmprofil T50
Clamping 0,8 0,2 1.4 45
Profile T50

Klemmprofil L40
Clamping 0,8 0,2 1.4 45
Profile L40

1.1 / 1.2
50x50 2N 18,0 18,2 7,2 7,3 5,2 1,4 46
1.3 / 3.1

1.1 / 1.2
50x50 2NVS 18,1 18,1 7,1 7,1 5,2 1,4 46
1.3

1.1 / 1.2
50x50 3N 18,2 18,2 7,1 7,3 5,4 1,5 46
1.3

1.1 / 1.2
U60x56x60 13,2 19,7 3,3 7,0 3,6 1,0 45
1.3 / 1.4

42
