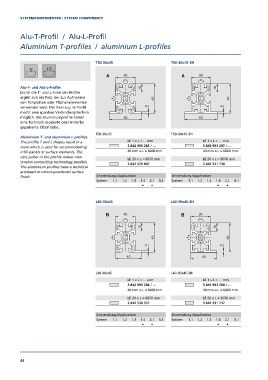

Page 44 - WDS3.0

SYSTEMKOMPONENTEN | SYSTEM COMPONENTS

Alu-T-Profil / Alu-L-Profil

Aluminium T-profiles / aluminium L-profiles

T50-30x45 T50-30x45-3N

Alu-T- und Alu-L-Profile
Durch die T- und L-Form der Profile
ergibt sich ein Falz, der zur Aufnahme
von Füllplatten oder Flächenelementen
verwendet wird. Der Kernzug im Profil
macht eine spanlose Verbindungstechnik
möglich. Die Aluminiumprofile haben
eine technisch eloxierte oder in Farbe
gepulverte Oberfläche.
T50-30x45 T50-30x45-3N
Aluminium T- and aluminium L-profiles
The profile T and L shapes result in a LE 1 x L = ... mm LE 1 x L = ... mm
seam which is used for accommodating 3 842 993 285 / … 3 842 993 287 / …
infill panels or surface elements. The 40 mm L 6000 mm 40 mm L 6000 mm
core puller in the profile makes non- LE 20 x L = 6070 mm LE 20 x L = 6070 mm
tension connecting technology possible. 3 842 529 907 3 842 531 738
The aluminium profiles have a technical
anodised or colour-powdered surface
finish. Anwendung/Application Anwendung/Application
System 1.1 1.2 1.3 1.4 2.1 3.1 System 1.1 1.2 1.3 1.4 2.1 3.1
• • • •

L40-30x45 L40-30x45-3N

L40-30x45 L40-30x45-3N
LE 1 x L = ... mm LE 1 x L = ... mm
3 842 993 286 / … 3 842 993 288 / …
40 mm L 6000 mm 40 mm L 6000 mm
LE 20 x L = 6070 mm LE 20 x L = 6070 mm
3 842 530 337 3 842 531 737

Anwendung/Application Anwendung/Application
System 1.1 1.2 1.3 1.4 2.1 3.1 System 1.1 1.2 1.3 1.4 2.1 3.1
• • • •
