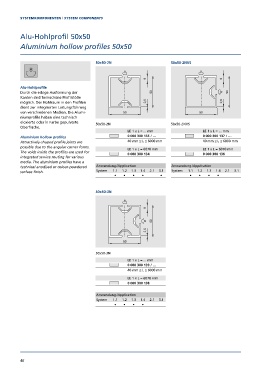

SYSTEMKOMPONENTEN | SYSTEM COMPONENTS

Alu-Hohlprofil 50x50

Aluminium hollow profiles 50x50

50x50-2N 50x50-2NVS

Alu-Hohlprofile
Durch die eckige Ausformung der
Kanten sind formschöne Profilstöße
möglich. Der Hohlraum in den Profilen
dient zur integrierten Leitungsführung
von verschiedenen Medien. Die Alumi-
niumprofile haben eine technisch
elo xierte oder in Farbe gepulverte 50x50-2N 50x50-2NVS
Oberfläche.
LE 1 x L = ... mm LE 1 x L = ... mm
Aluminium hollow profiles 0 000 300 135 / … 0 000 300 137 / …
Attractively-shaped profile joints are 40 mm L 6000 mm 40 mm L 6000 mm
possible due to the angular corner forms. LE 1 x L = 6070 mm LE 1 x L = 6070 mm
The voids inside the profiles are used for 0 000 300 134 0 000 300 136
integrated service routing for various
media. The aluminium profiles have a
technical anodised or colour-powdered Anwendung/Application Anwendung/Application
surface finish. System 1.1 1.2 1.3 1.4 2.1 3.1 System 1.1 1.2 1.3 1.4 2.1 3.1
• • • • • • • • •

50x50-3N

50x50-3N
LE 1 x L = ... mm
0 000 300 139 / …
40 mm L 6000 mm
LE 1 x L = 6070 mm
0 000 300 138

Anwendung/Application
System 1.1 1.2 1.3 1.4 2.1 3.1
• • • •
