TÜREN- UND FENSTERSYSTEM | DOOR AND WINDOW SYSTEMS

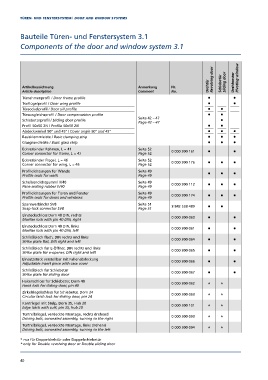

Bauteile Türen- und Fenstersystem 3.1
Components of the door and window system 3.1
Artikelbezeichnung Anmerkung Nr. Drehtür Revolving door Schiebetür Sliding door Drehfenster Pivoting window
Article description Comment No.
Türrahmenprofil / Door frame profile
Türflügelprofil / Door wing profile
Türsockelprofil / Door sill profile
Türausgleichsprofil / Door compensation profile
Seite 42 – 47
Schiebetürprofil / Sliding door profile Page 42 – 47
Profil 50x50 2N / Profile 50x50 2N
Abdeckwinkel 90° und 45° / Cover angle 90° and 45°
Basisklemmleiste / Basic clamping strip
Glasgrundleiste / Basic glass strip
Eckverbinder Rahmen, L = 41 Seite 52 0 000 300 161 • •
Corner connector for frame, L = 41 Page 52
Eckverbinder Flügel, L = 46 Seite 52 0 000 300 176 • • •
Corner connector for wing, L = 46 Page 52
Profildichtungen für Wände Seite 49 • • •
Profile seals for walls Page 49
Scheibendichtgummi IV40 Seite 49 • • •
Pane sealing rubber IV40 Page 49 0 000 300 112
Profildichtungen für Türen und Fenster Seite 49 0 000 300 174 • • •
Profile seals for doors and windows Page 49
Spannverbinder SV8 Seite 51 3 842 538 489 • •
Snap-lock connector SV8 Page 51
Einsteckschloss Dorn 40 DIN, rechts
Mortise lock with pin 40 DIN, right 0 000 300 060 • •
Einsteckschloss Dorn 40 DIN, links 0 000 300 061 • •
Mortise lock with pin 40 DIN, left
Schließblech flach, DIN rechts und links 0 000 300 064 • •
Strike plate flat, DIN right and left
Schließblech für E-Öffner, DIN rechts und links 0 000 300 065 • •
Strike plate for e-opener, DIN right and left
Einsatzstück verstellbar mit Fallenabdeckung 0 000 300 066 • •
Adjustable insert piece with case cover
Schließblech für Schiebetür • •
Strike plate for sliding door 0 000 300 067
Hakenschloss für Schiebetür, Dorn 40 0 000 300 062
Hook lock for sliding door, pin 40 * *
Zirkelriegelschloss für Schiebetür, Dorn 24 0 000 300 063
Circular latch lock for sliding door, pin 24 * *
Kantriegel mit Stulp, Dorn 35, Hub 20 0 000 300 101
Edge latch with cuff, pin 35, hub 20 * *
Türtreibriegel, verdeckte Montage, rechts drehend 0 000 300 093
Driving bolt, concealed assembly, turning to the right * *
Türtreibriegel, verdeckte Montage, links drehend 0 000 300 094
Driving bolt, concealed assembly, turning to the left * *
* nur für Doppeldrehtür oder Doppelschiebetür
* only for Double revolving door or Double sliding door
