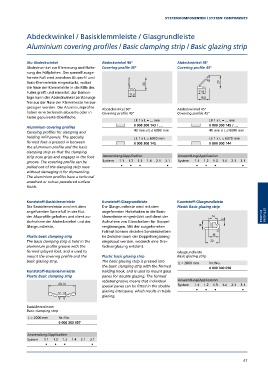

Page 47 - WDS3.0

SYSTEMKOMPONENTEN | SYSTEM COMPONENTS

Abdeckwinkel / Basisklemmleiste / Glasgrundleiste

Aluminium covering profiles / Basic clamping strip / Basic glazing strip

Alu-Abdeckwinkel Abdeckwinkel 90° Abdeckwinkel 45°
Abdeckwinkel zur Klemmung und Halte- Covering profile 45° Covering profile 45°
rung der Füllplatten. Der speziell ausge-
formte Fuß wird zwischen Aluprofil und
Basis-Klemmleiste eingedrückt, wobei
die Nase der Klemmleiste in die Rille des
Fußes greift und einrastet. Zur Demon-
tage kann der Abdeckwinkel zerstörungs-
frei aus der Nase der Klemm leiste heraus -
gezogen werden. Die Alu mini um profile Abdeckwinkel 90° Abdeckwinkel 45°
haben eine technisch elo xierte oder in Covering profile 45° Covering profile 45°
Farbe gepulverte Oberfläche.
LE 1 x L = ... mm LE 1 x L = ... mm
0 000 300 143 / … 0 000 300 145 / …
Aluminium covering profiles
Covering profiles for clamping and 40 mm L 6000 mm 40 mm L 6000 mm
holding infill panels. The specially LE 1 x L = 6070 mm LE 1 x L = 6070 mm
formed foot is pressed in between 0 000 300 142 0 000 300 144
the aluminium profile and the basic
clamping strip so that the clamping
strip nose grips and engages in the foot Anwendung/Application Anwendung/Application
groove. The covering profile can be System 1.1 1.2 1.3 1.4 2.1 3.1 System 1.1 1.2 1.3 1.4 2.1 3.1
pulled out of the clamping strip nose • • • • • • • •
without damaging it for dismantling.
The aluminium profiles have a technical
anodised or colour-powdered surface
finish.

Kunststoff-Basisklemmleiste Kunststoff-Glasgrundleiste Kunststoff-Glasgrundleiste
Die Basisklemmleiste wird mit dem Die Glasgrundleiste wird mit dem Plastic Basic glazing strip
ange formten Spreizfuß in der Nut an geformten Haltehaken in die Basis-
der Aluprofile gehalten und dient zur klemmleiste eingedrückt und dient der PROFILE PROFILES
Aufnahme der Abdeckwinkel und der Aufnahme von Glasscheiben für Doppel-
Glasgrundleiste. verglasungen. Mit der ausgeformten
Falznut können einzelne Sonderscheiben
Plastic basic clamping strip im Zwischenraum der Doppelverglasung
The basic clamping strip is held in the eingebaut werden, wodurch eine Drei-
aluminium profile groove with the fachverglasung entsteht.
formed splayed foot, and is used to Glasgrundleiste
mount the covering profile and the Plastic basic glazing strip Basic glazing strip
basic glazing strip. The basic glazing strip is pressed into L = 2000 mm Nr./No.
the basic clamping strip with the formed 0 000 300 058
Kunststoff-Basisklemmleiste holding hook, and is used to mount glass
Plastic Basic clamping strip panes for double glazing. The formed
rebated groove means that individual Anwendung/Application
special panes can be fitted in the double System 1.1 1.2 1.3 1.4 2.1 3.1
glazing interspace, which results in triple • • • •
glazing.

Basisklemmleiste
Basic clamping strip
L = 2000 mm Nr./No.
0 000 300 057

Anwendung/Application
System 1.1 1.2 1.3 1.4 2.1 3.1
• • • •

47
