TÜREN- UND FENSTERSYSTEM | DOOR AND WINDOW SYSTEMS

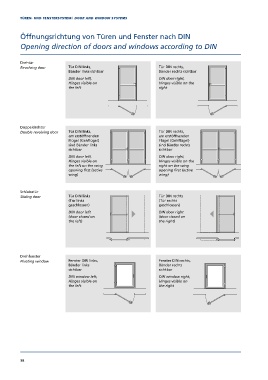

          Öffnungsrichtung von Türen und Fenster nach DIN

          Opening direction of doors and windows according to DIN



          Drehtür
          Revolving door        Tür DIN links,                          Tür DIN rechts,
                                Bänder links sichtbar                   Bänder rechts sichtbar
                                DIN door left,                          DIN door right,
                                Hinges visible on                       Hinges visible on the
                                the left                                right









          Doppeldrehtür
          Double revolving door  Tür DIN links,                         Tür DIN rechts,
                                am erstöffnenden                        am erstöffnenden
                                Flügel (Gehflügel)                      Flügel (Gehflügel)
                                sind Bänder links                       sind Bänder rechts
                                sichtbar                                sichtbar
                                DIN door left,                          DIN door right,
                                Hinges visible on                       Hinges visible on the
                                the left on the wing                    right on the wing
                                opening first (active                   opening first (active
                                wing)                                   wing)


          Schiebetür
          Sliding door          Tür DIN links                           Tür DIN rechts
                                (Tür links                              (Tür rechts
                                geschlossen)                            geschlossen)
                                DIN door left                           DIN door right
                                (door closed on                         (door closed on
                                the left)                               the right)







          Drehfenster
          Pivoting window       Fenster DIN links,                      Fenster DIN rechts,
                                Bänder links                            Bänder rechts
                                sichtbar                                sichtbar
                                DIN window left,                        DIN window right,
                                Hinges visible on                       Hinges visible on
                                the left                                the right
