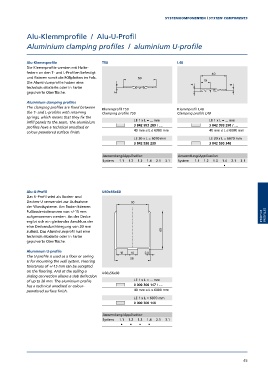

SYSTEMKOMPONENTEN | SYSTEM COMPONENTS

Alu-Klemmprofile / Alu-U-Profil

Aluminium clamping profiles / aluminium U-profile

Alu-Klemmprofile T50 L40
Die Klemmprofile werden mit Halte-
federn an den T- und L-Profilen befestigt
und fixieren somit die Füllplatten im Falz.
Die Aluminiumprofile haben eine
technisch eloxierte oder in Farbe
gepulverte Oberfläche.

Aluminium clamping profiles
The clamping profiles are fixed between Klemmprofil T50 Klemmprofil L40
the T- and L-profiles with retaining Clamping profile T50 Clamping profile L40
springs, which means that they fix the
infill panels to the seam. The aluminium LE 1 x L = ... mm LE 1 x L = ... mm
profiles have a technical anodised or 3 842 993 289 / … 3 842 993 290 / …
colour-powdered surface finish. 40 mm L 6000 mm 40 mm L 6000 mm
LE 20 x L = 6070 mm LE 20 x L = 6070 mm
3 842 530 239 3 842 530 340

Anwendung/Application Anwendung/Application
System 1.1 1.2 1.3 1.4 2.1 3.1 System 1.1 1.2 1.3 1.4 2.1 3.1
• •

Alu-U-Profil U60x56x60
Das U-Profil wird als Boden- und
Decken-U verwendet zur Aufnahme
der Wandsys teme. Am Boden können
Fußbodentole ranzen von +/-15 mm
aufgenommen werden. An der Decke PROFILE PROFILES
ergibt sich ein gleitender Anschluss der
eine Deckendurchbiegung von 20 mm
zulässt. Das Aluminiumprofil hat eine
technisch eloxierte oder in Farbe
gepulverte Oberfläche.

Aluminium U-profile
The U-profile is used as a floor or ceiling
U for mounting the wall system. Flooring
tolerances of +/-15 mm can be accepted
on the flooring. And at the ceiling a U60x56x60
sliding connection allows a slab deflection
of up to 20 mm. The aluminium profile LE 1 x L = ... mm
has a technical anodised or colour- 0 000 300 147 / …
powdered surface finish. 40 mm L 6000 mm
LE 1 x L = 6070 mm
0 000 300 146

Anwendung/Application
System 1.1 1.2 1.3 1.4 2.1 3.1
• • • •
