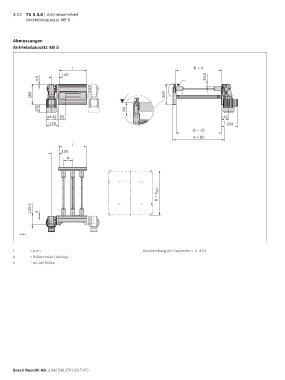

3-22 TS 5 4.0 | Antriebseinheit
Antriebsbausatz AB 5
Abmessungen
Antriebsbausatz AB 5
l b + 3
106
4,5 33,5
289 289
108 98
ø142 90 102
170 233
b – 10
b + 80
l
106
p
WT
b = b
129,5 0
34209
l = p x n Beschreibung der Parameter s. S. 3-21
p = Rollenraster (Teilung)
n = Anzahl Rollen
