Antriebseinheit | TS 5 4.0   3-17
                                                                         Antriebseinheiten AS 5/OC (Open Center)




        Abmessungen                                                                                                 1

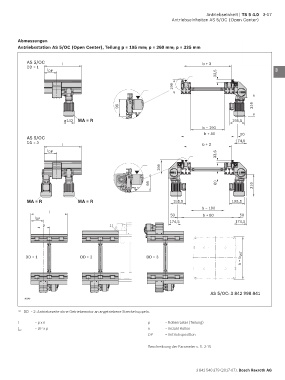

        Antriebsstation AS 5/OC (Open Center), Teilung p = 195 mm; p = 260 mm; p = 325 mm
                                                                                                                    2
            AS 5/OC        l                                                          b + 3
            DD = 1
                     l DP                                                                                           3
                                                                                           33,5
                                                                                                                    4
                                                                         199
                                                                                                                    5

                                                  98                                                       316
                                                                                                                    6

                            ø142  MA = R                                                          195,5
                                                                                                                    7
                                                                                      b – 190
                                                                                      b + 80         50
            AS 5/OC                                                                                                 8
            DD = 3         l                                                          b + 3        174,5
                     l DP                                                                                           9
                                                                                           33,5
                                                                                                                    10
                                                                    199
                                                                                                                    11
                                                               98                          60              316
                                                                                                                    12

            MA = R                MA = R                                 195,5                    195,5             13
                                                                                     b – 190
                     l
                                                                        50            b + 80         50             14
                l DP
                                                                        174,5                      174,5
                   p                           1)
                                                                                                                    15

                                                                                                                    16

                                                                                                      b = b
            DD = 1                 DD = 2                     DD = 3                                  WT            17

                                                                                                                    18

                                                                                                                    19

                                                                                         AS 5/OC: 3 842 998 841
           30140                                                                                                    20

         1)  DD = 2: Antriebsseite ohne Getriebemotor an angetriebene Strecke kuppeln.                              21

        l       = p x n                                        p      = Rollenraster (Teilung)                      22
        l DP    = DP x p                                       n      = Anzahl Rollen
                                                               DP     = Antriebsposition
                                                                                                                    23
                                                               Beschreibung der Parameter s. S. 3-15
                                                                                                                    24



                                                                                   3 842 540 379 (2017-07), Bosch Rexroth AG
