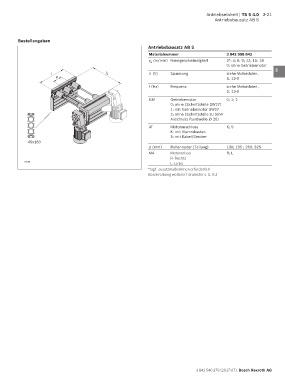

Antriebseinheit | TS 5 4.0   3-21
                                                                                           Antriebsbausatz AB 5




        Bestellangaben                                                                                              1
                                                               Antriebsbausatz AB 5
                                                               Materialnummer                   3 842 998 842       2
                                                               v  (m/min) Nenngeschwindigkeit   2*; 4; 6; 9; 12; 15; 18
                                                                N
                                                                                                0: ohne Getriebemotor
                                                                                                                    3
                      l                      b                 U (V)    Spannung                siehe Motordaten,
                        p                                                                       S. 13-9
                                                                                                                    4
                                                               f (Hz)   Frequenz                siehe Motordaten,
                                                                                                S. 13-9
                                                                                                                    5
                                                               GM       Getriebemotor           0; 1; 2
                                                                        0: ohne (Schnittstelle SW27)
                                                                        1: mit Getriebemotor SW27                   6
                                                                        2: ohne (Schnittstelle zu SEW
                                                                        Anschluss Rundwelle Ø 20)
                                                                                                                    7
                                                               AT       Motoranschluss          K; S
                                                                        K: mit Klemmkasten
                                                                        S: mit Kabel/Stecker                        8
             45x180
                                                               p (mm)   Rollenraster (Teilung)  130; 195 ; 260; 325
                                                               MA       Motoranbau              R; L                9
                                                                        R: Rechts
           34198
                                                                        L: Links                                    10
                                                               *Ggf. Zusatzmaßnahmen erforderlich

                                                               Beschreibung weiterer Parameter s. S. 0-3
