Antriebseinheit | TS 5 4.0   3-25

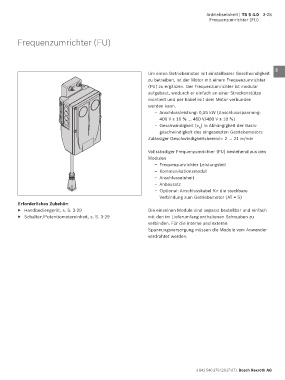

                                                                                         Frequenzumrichter (FU)




        Frequenzumrichter (FU)                                                                                      1


                                                                                                                    2

                                                                                                                    3
                                                               Um einen Getriebemotor mit einstellbarer Geschwindigkeit
                                                               zu betreiben, ist der Motor mit einem Frequenzumrichter   4
                                                               (FU) zu ergänzen. Der Frequenzumrichter ist modular
                                                               aufgebaut, wodurch er einfach an einer Streckenstütze
                                                               montiert und per Kabel mit dem Motor verbunden       5
                                                               werden kann.
                                                                     – Anschlussleistung: 0,55 kW (Anschlussspannung:    6
                                                                    400 V ± 10 % … 460 V/480 V ± 10 %)
                                                                     – Geschwindigkeit (v ) in Abhängigkeit der Basis-  7
                                                                                    N
                                                                    geschwindigkeit des eingesetzten Getriebemotors
                                                               Zulässiger Geschwindigkeitsbereich: 2 … 21 m/min     8


                                                               Vollständiger Frequenzumrichter (FU) bestehend aus den   9
                                                               Modulen
                                                                     – Frequenzumrichter Leistungsteil              10
                                                                     – Kommunikationsmodul
                                                                     – Anschlusseinheit                             11
                                                                     – Anbausatz
                                                                     – Optional: Anschlusskabel für die steckbare    12
                                                                    Verbindung zum Getriebemotor (AT = S)
        Erforderliches Zubehör:                                                                                     13
 29383
        ▶   Handbediengerät, s. S. 3-29                        Die einzelnen Module sind separat bestellbar und einfach
        ▶   Schalter-/Potentiometereinheit, s. S. 3-29         mit den im Lieferumfang enthaltenen Schrauben zu     14
                                                               verbinden. Für die interne und externe
                                                               Spannungsversorgung müssen die Module vom Anwender   15
                                                               verdrahtet werden.
                                                                                                                    16

                                                                                                                    17


                                                                                                                    18

                                                                                                                    19


                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24
