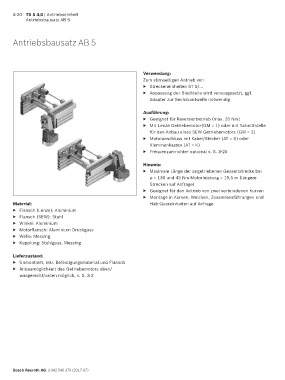

Page 52 - TS5_4.0

3-20 TS 5 4.0 | Antriebseinheit
Antriebsbausatz AB 5

Antriebsbausatz AB 5

Verwendung:
Zum stirnseitigen Antrieb von
▶ Streckeneinheiten ST 5/…
▶ Anpassung der Blechteile wird vorausgesetzt, ggf.
Adapter zur Sechskantwelle notwendig

Ausführung:
▶ Geeignet für Reversierbetrieb (max. 20 Nm)
▶ Mit Lenze Getriebemotor(GM = 1) oder mit Schnittstelle
für den Anbau eines SEW Getriebemotors (GM = 2)
▶ Motoranschluss mit Kabel/Stecker (AT = S) oder
Klemmenkasten (AT = K)
▶ Frequenzumrichter optional s. S. 3-25

Hinweis:
▶ Maximale Länge der angetriebenen Gesamtstrecke bei
p = 130 und 45 Nm Motorleistung = 19,5 m (längere
Strecken auf Anfrage)
▶ Geeignet für den Antrieb von zwei verbundenen Kurven
▶ Montage in Kurven, Weichen, Zusammenführungen und
Material: Hub-Quereinheiten auf Anfrage
▶ Flansch (Lenze): Aluminium
▶ Flansch (SEW): Stahl
▶ Winkel: Aluminium
▶ Motorflansch: Aluminium Druckguss
▶ Welle: Messing
▶ Kupplung: Stahlguss, Messing

Lieferzustand:
▶ Unmontiert, inkl. Befestigungsmaterial und Flansch
▶ Anbaumöglichkeit des Getriebemotors oben/
waagerecht/unten möglich, s. S. 3-2

Bosch Rexroth AG, 3 842 540 379 (2017-07)
