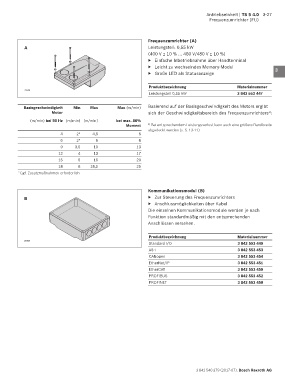

P. 59

Antriebseinheit | TS 5 4.0   3-27
                                                                                         Frequenzumrichter (FU)




                                                               Frequenzumrichter (A)                                1
           A                                                   Leistungsteil: 0,55 kW
                                                               (400 V ± 10 % … 460 V/480 V ± 10 %)                  2
                                                               ▶   Einfache Inbetriebnahme über Handterminal
                                                               ▶   Leicht zu wechselndes Memory-Modul               3
                                                               ▶   Große LED als Statusanzeige

                                                                                                                    4
                                                               Produktbezeichnung                   Materialnummer
           29384
                                                               Leistungsteil 0,55 kW                3 842 553 447
                                                                                                                    5
           Basisgeschwindigkeit   Min  Max        Max (m/min)  Basierend auf der Basisgeschwindigkeit des Motors ergibt   6
                       Motor                                   sich der Geschwindigkeitsbereich des Frequenzumrichters :
                                                                                                                 1)
              (m/min) bei 50 Hz (m/min) (m/min)   bei max. 80%
                                                      Moment   1)  Bei entsprechendem Leistungsverlust kann auch eine größere Bandbreite   7
                                                               abgedeckt werden (s. S. 13-11)
                          4      2*     4,5                6                                                        8
                          6      2*      6                 8
                          9     3,5     10                13
                         12       4     13                17                                                        9
                         15       5     15                20
                         18       6    18,5               25                                                        10
         *  Ggf. Zusatzmaßnahmen erforderlich
                                                                                                                    11

                                                               Kommunikationsmodul (B)                              12
           B                                                   ▶   Zur Steuerung des Frequenzumrichters
                                                               ▶   Anschlussmöglichkeiten über Kabel                13
                                                               Die einzelnen Kommunikationsmodule werden je nach
                                                               Funktion standardmäßig mit den entsprechenden        14
                                                               Anschlüssen versehen.
                                                                                                                    15
                                                               Produktbezeichnung                   Materialnummer
           29385
                                                               Standard I/O                         3 842 553 449   16
                                                               AS-i                                 3 842 553 453
                                                               CANopen                              3 842 553 454   17
                                                               EtherNet/IP                          3 842 553 451
                                                               EtherCAT                             3 842 553 459   18
                                                               PROFIBUS                             3 842 553 452
                                                               PROFINET                             3 842 553 450   19


                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                   3 842 540 379 (2017-07), Bosch Rexroth AG
