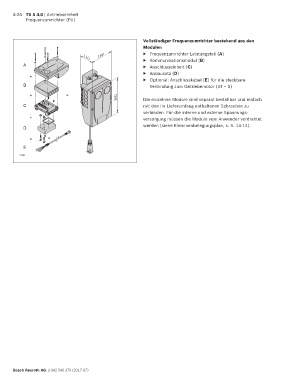

3-26 TS 5 4.0 | Antriebseinheit
Frequenzumrichter (FU)
Vollständiger Frequenzumrichter bestehend aus den
Modulen
160 ▶ Frequenzumrichter Leistungsteil (A)
110
▶ Kommunikationsmodul (B)
A ▶ Anschlusseinheit (C)
▶ Anbausatz (D)
+
▶ Optional: Anschlusskabel (E) für die steckbare
B Verbindung zum Getriebemotor (AT = S)
+ =
240 Die einzelnen Module sind separat bestellbar und einfach
C mit den im Lieferumfang enthaltenen Schrauben zu
verbinden. Für die interne und externe Spannungs-
+ versorgung müssen die Module vom Anwender verdrahtet
werden (siehe Klemmenbelegungsplan, s. S. 13-12).
D
+
E
29383
Bosch Rexroth AG, 3 842 540 379 (2017-07)
