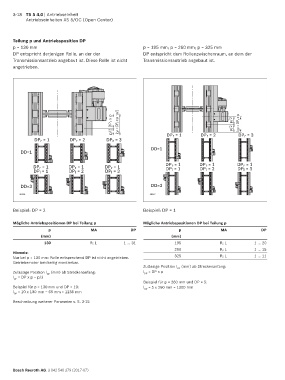

3-18 TS 5 4.0 | Antriebseinheit
Antriebseinheiten AS 5/OC (Open Center)

Teilung p und Antriebsposition DP
p = 130 mm p = 195 mm; p = 260 mm; p = 325 mm
DP entspricht derjenigen Rolle, an der der DP entspricht dem Rollenzwischenraum, an dem der
Transmissionsantrieb angebaut ist. Diese Rolle ist nicht Transmissionsantrieb angebaut ist.
angetrieben.

DP r x p l DP = DP r x p - p/2 p/2 l DP = DP r x p

p/2 DP r = 1 DP r = 2 p/2 DP r = 3
DP r = 1 DP r = 2 DP r = 3
DD=1
DD=1

DP r = 1 DP r = 1 DP r = 1
DP r = 1 DP r = 1 DP r = 1 DP l = 1 DP l = 2 DP l = 3
DP l = 1 DP l = 2 DP l = 3

DD=3 DD=3
28116 28117

Beispiel: DP = 2 Beispiel: DP = 1

Mögliche Antriebspositionen DP bei Teilung p Mögliche Antriebspositionen DP bei Teilung p
p MA DP p MA DP
(mm) (mm)
130 R; L 1 … 31 195 R; L 1 … 20
260 R; L 1 … 15
Hinweis:
Nur bei p = 130 mm: Rolle entsprechend DP ist nicht angetrieben. 325 R; L 1 … 11
Getriebemotor beidseitig montierbar.
Zulässige Position l (mm) ab Streckenanfang:
DP
Zulässige Position l (mm) ab Streckenanfang: l = DP x p
DP
DP
l = DP x p – p/2
DP
Beispiel für p = 260 mm und DP = 5:
Beispiel für p = 130 mm und DP = 10: l = 5 x 260 mm = 1300 mm
DP
l = 10 x 130 mm – 65 mm = 1235 mm
DP
Beschreibung weiterer Parameter s. S. 3-15

Bosch Rexroth AG, 3 842 540 379 (2017-07)
