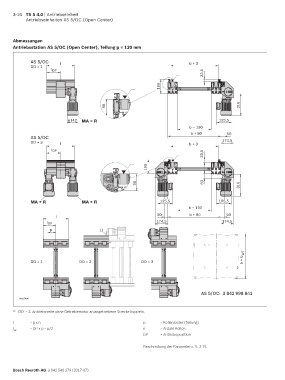

3-16 TS 5 4.0 | Antriebseinheit
Antriebseinheiten AS 5/OC (Open Center)
Abmessungen
Antriebsstation AS 5/OC (Open Center), Teilung p = 130 mm
AS 5/OC l b + 3
DD = 1
l DP
33,5
199
98 316
ø142 MA = R 195,5
b – 190
b + 80 50
AS 5/OC
DD = 3 l b + 3 174,5
l DP
33,5
199
98 60 316
MA = R MA = R 195,5 195,5
b – 190
l 50 b + 80 50
174,5 174,5
l DP
p 1)
WT
b = b
DD = 1 DD = 2 DD = 3
AS 5/OC: 3 842 998 841
00137464
1) DD = 2: Antriebsseite ohne Getriebemotor an angetriebene Strecke kuppeln.
l = p x n p = Rollenraster (Teilung)
l DP = DP x p – p/2 n = Anzahl Rollen
DP = Antriebsposition
Beschreibung der Parameter s. S. 3-15
