3-14 TS 5 4.0 | Antriebseinheit

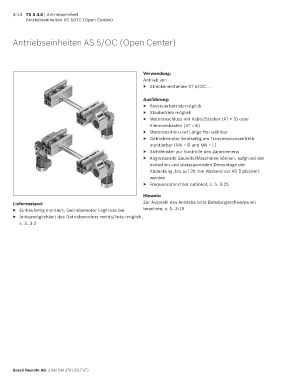

Antriebseinheiten AS 5/OC (Open Center)
Antriebseinheiten AS 5/OC (Open Center)
Verwendung:
Antrieb von
▶ Streckeneinheiten ST 5/OC…
Ausführung:
▶ Reversierbetrieb möglich
▶ Staubetrieb möglich
▶ Motoranschluss mit Kabel/Stecker (AT = S) oder
Klemmenkasten (AT = K)
▶ Motorposition und Länge frei wählbar
▶ Getriebemotor beidseitig am Transmissionsantrieb
montierbar (MA = R und MA = L)
▶ Sichtfenster zur Kontrolle des Zahnriemens
▶ Angrenzende Bauteile/Maschinen können, aufgrund der
einfachen und platzsparenden Demontage der
Abdeckung, bis auf 20 mm Abstand zur AS 5 platziert
werden
▶ Frequenzumrichter optional, s. S. 3-25
Hinweis:
Lieferzustand: Zur Auswahl des Antriebs bitte Beladungsschwerpunkt
▶ Einbaufertig montiert, Getriebemotor liegt lose bei beachten, s. S. 3-19
▶ Anbaumöglichkeit des Getriebemotors rechts/links möglich,
s. S. 3-2
Bosch Rexroth AG, 3 842 540 379 (2017-07)
