3-12 TS 5 4.0 | Antriebseinheit

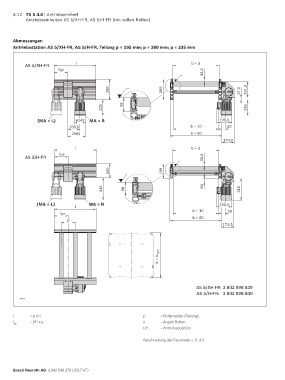

Antriebseinheiten AS 5/XH-FR, AS 5/H-FR (mit vollen Rollen)

Abmessungen
Antriebsstation AS 5/XH-FR, AS 5/H-FR, Teilung p = 195 mm; p = 260 mm; p = 325 mm

AS 5/XH-FR l b + 3
33,5
l DP

289 289 37,5 221,5

226 98 226

(MA = L) ø142 MA = R 195,5
168,5 b – 10 50
239,5 b + 80
174,5
l b + 3
l DP
AS 5/H-FR 33,5

199 199

316 98 60 316

(MA = L) MA = R 195,5
l
b – 10 50
l DP
b + 80
p
174,5

WT
b = b

AS 5/XH-FR: 3 842 998 839
AS 5/H-FR: 3 842 998 840
28121

l = p x n p = Rollenraster (Teilung)
l DP = DP x p n = Anzahl Rollen
DP = Antriebsposition

Beschreibung der Parameter s. S. 3-5
