6-20 TS 5 4.0 | Quertransport

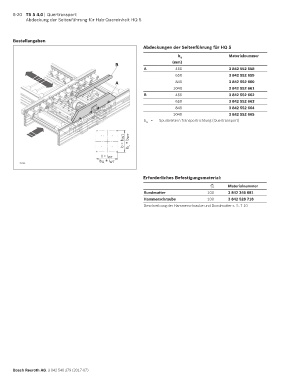

Abdeckung der Seitenführung für Hub-Quereinheit HQ 5

Bestellangaben
Abdeckungen der Seitenführung für HQ 5
b Materialnummer
Q
(mm)
B
A 455 3 842 552 658
650 3 842 552 659
A 845 3 842 552 660
1040 3 842 552 661
B 455 3 842 552 662
650 3 842 552 663
845 3 842 552 664
1040 3 842 552 665
b = Spurbreite in Transportrichtung (Quertransport)
Q

b = b WT b L = b WT

l = l WT
b Q = l WT
28136

Erforderliches Befestigungsmaterial:
Materialnummer
Bundmutter 100 3 842 345 081
Hammerschraube 100 3 842 528 718
Beschreibung der Hammerschraube und Bundmutter s. S. 7-10

Bosch Rexroth AG, 3 842 540 379 (2017-07)
