Quertransport | TS 5 4.0 6-19

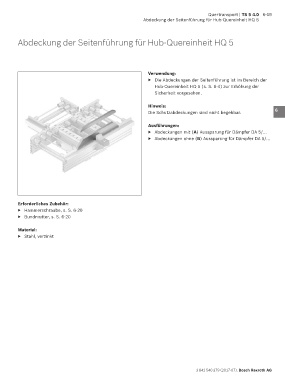

Abdeckung der Seitenführung für Hub-Quereinheit HQ 5

Abdeckung der Seitenführung für Hub-Quereinheit HQ 5 1

2

3
Verwendung:
▶ Die Abdeckungen der Seitenführung ist im Bereich der 4
Hub-Quereinheit HQ 5 (s. S. 6-4) zur Erhöhung der
Sicherheit vorgesehen.
5

Hinweis:
Die Schutzabdeckungen sind nicht begehbar. 6

Ausführungen: 7
▶ Abdeckungen mit (A) Aussparung für Dämpfer DA 5/…
▶ Abdeckungen ohne (B) Aussparung für Dämpfer DA 5/… 8

9

10

11

12

Erforderliches Zubehör: 13
▶ Hammerschraube, s. S. 6-20
▶ Bundmutter, s. S. 6-20 14

Material: 15
▶ Stahl, verzinkt
16

17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
