Quertransport | TS 5 4.0 6-15

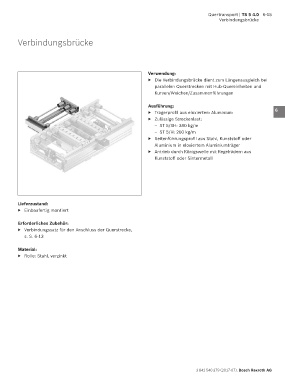

Verbindungsbrücke

Verbindungsbrücke 1

2

3
Verwendung:
▶ Die Verbindungsbrücke dient zum Längenausgleich bei 4
parallelen Querstrecken mit Hub-Quereinheiten und
Kurven/Weichen/Zusammenführungen
5

Ausführung:
▶ Trägerprofil aus eloxiertem Aluminium 6
▶ Zulässige Streckenlast:
– ST 5/XH: 380 kg/m 7
– ST 5/H: 200 kg/m
▶ Seitenführungsprofil aus Stahl, Kunststoff oder 8
Aluminium in eloxiertem Aluminiumträger
▶ Antrieb durch Königswelle mit Kegelrädern aus 9
Kunststoff oder Sintermetall
10

11

12

Lieferzustand: 13
▶ Einbaufertig montiert
14
Erforderliches Zubehör:
▶ Verbindungssatz für den Anschluss der Querstrecke, 15
s. S. 6-13
16
Material:
▶ Rolle: Stahl, verzinkt 17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
