7-2 TS 5 4.0 | Stützen

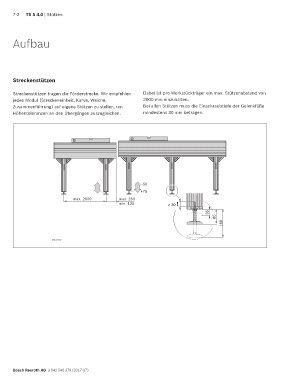

Aufbau
Streckenstützen
Streckenstützen tragen die Förderstrecke. Wir empfehlen Dabei ist pro Werkstückträger ein max. Stützenabstand von
jedes Modul (Streckeneinheit, Kurve, Weiche, 2000 mm einzuhalten.
Zusammenführung) auf eigene Stützen zu stellen, um Bei allen Stützen muss die Einschraubtiefe der Gelenkfüße
Höhentoleranzen an den Übergängen auszugleichen. mindestens 30 mm betragen.
-50
+75
max. 2000 max. 250
min. 135 ≥ 30!
35
85
160
00132920
Bosch Rexroth AG, 3 842 540 379 (2017-07)
